Il sistema A2 TERM

Caratteristiche generali
  • sistema di controllo interfacciabile ad un semplice Personal Computer;
  • possibilità di gestione di segnali digitali ed analogici;
  • schede per controllo assi e funzioni evolute

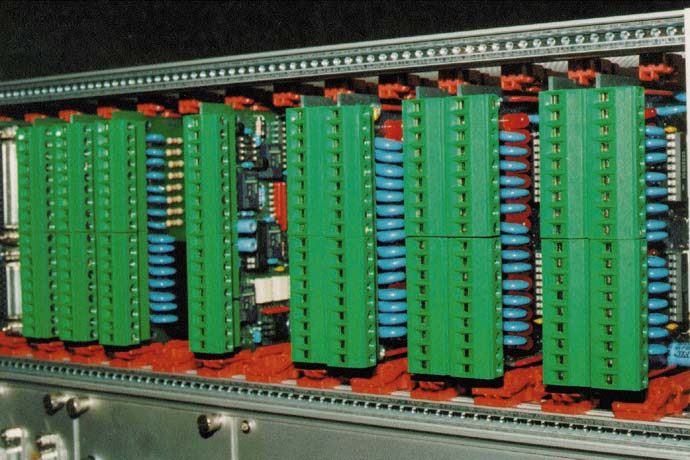

  • versioni rack 19" 3U e 6U totalmente EMC
  • alimentatore switching incorporato

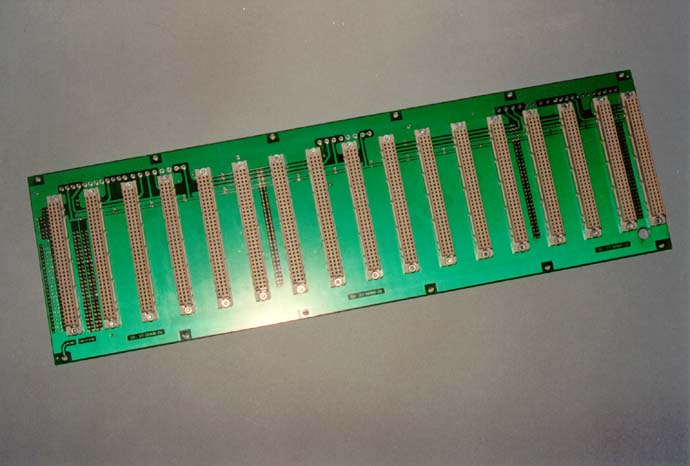

Scheda backplane A2-BAK01.
  • Backplane passivo a doppia faccia per schede formato Eurocard;
  • 16 connettori DIN 41612 a 64 poli (a+c) più un connettore per scheda di interfacciamento A2-PAR05;
  • terminatore passivo onboard;
  • dimensioni conformi DIN 41494 per alloggiamento in sistema 3U 84T (19");
  • elevata affidabilità grazie ai fori metallizzati ed alle ampie dimensioni del piano di massa;
  • connessione alimentazione tramite morsetti estraibili 8 poli, o tramite connettore molex KK passo 3.96;

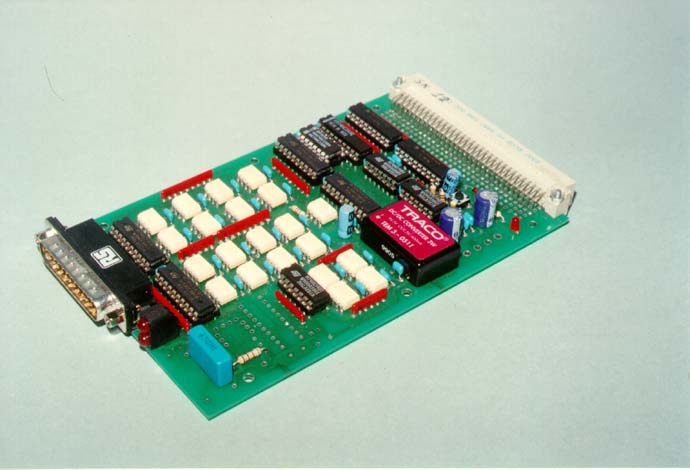

Scheda di interfacciamento PC A2-PAR05:
  • scheda per sistemi A2BUS in formato Eurocard;
  • segnali bidirezionali ed unidirezionali totalmente optoisolati
  • segnalazione visiva di TX e RX;
  • alimentazione +5V optoisolata sul lato Personal Computer;
  • circuito di reset onboard;
  • semplice interfacciamento al PC tramite porta parallela bidirezionale (porta stampante);
  • predisposizione per il funzionamento con interfaccia USB (tramite microcontrollore onboard);
  • connettori:
    • DSUB 25 poli maschio (parallela);
    • DIN 41612 64 poli (a+c) (A2BUS)

Schede per il sistema A2 TERM

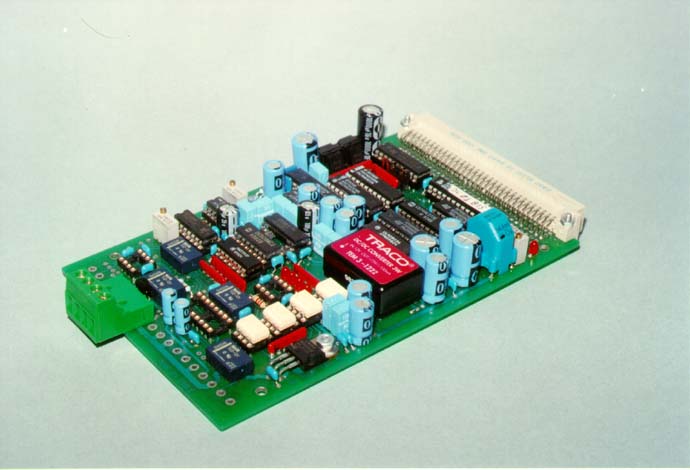

Scheda di acquisizione dati analogici A2-ADC01:
  • scheda per sistemi A2BUS in formato Eurocard;
  • conversione A/D a 16 Bit
  • guadagno programmabile
  • ingresso per Rtd,termocoppie, 4-20 e 0-20mA,milliVolt,Volt
  • isolamento galvanico degli ingressi

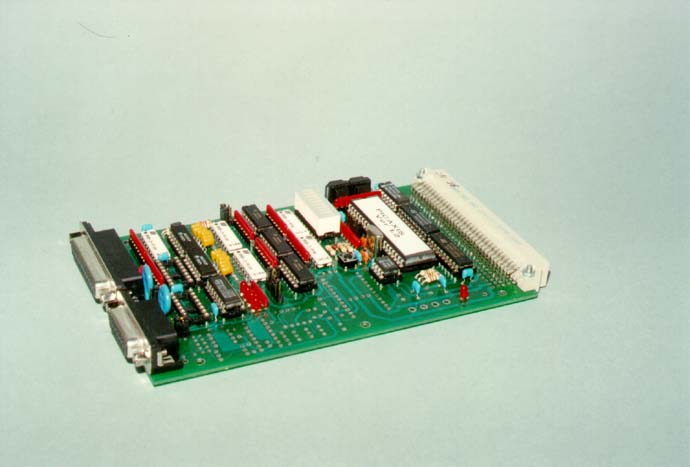

Scheda di controllo motori passo-passo A2-CPB03:
  • scheda per sistemi A2BUS in formato Eurocard;
  • per il posizionamento di motori Brushless e Passo-passo
  • ingressi per encoder incrementali ed assoluti (512,720,1024,2048,4096)
  • Rampe e velocita'programmabili
  • memorizzazione impostazioni su EEPROM
  • 4 uscite digitali ,1 uscita analogica

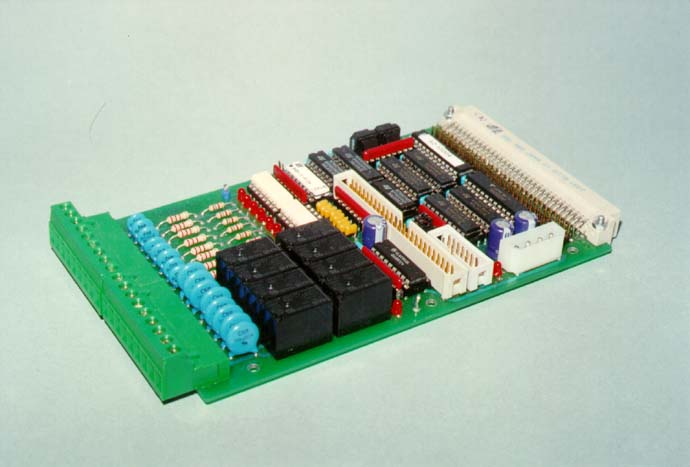

Scheda I/O digitali A2-IOD04:
  • scheda per sistemi A2BUS in formato Eurocard;
  • 8 ingressi optoisolati;
  • 8 uscite a rele';
  • 8 linee di I/O Hcmos;

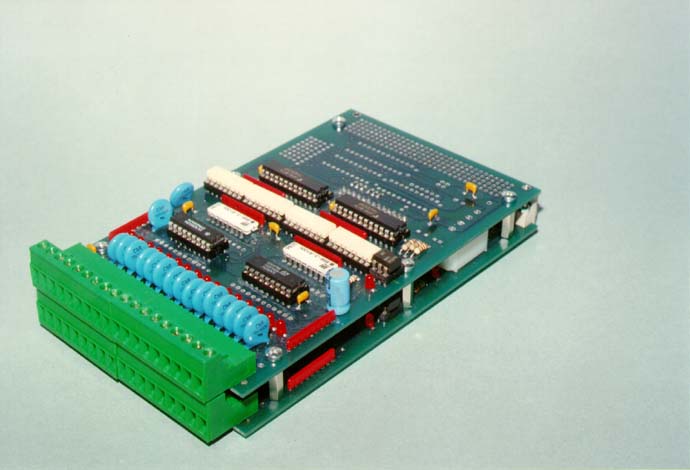

Scheda a 32 uscite digitali A2-OUT32:
  • 32 canali di uscite digitali solid state
  • le uscite sono totalmente optoisolate, garantendo un efficiente grado di isolamento tra il campo e la parte di controllo, aumentando l'immunità al rumore del sistema;
  • visualizzazione stato mediante diodi LED su ogni uscita, utili per operazioni di debug e manutenzione
  • la scheda è stata studiata per essere utilizzata in sistemi dedicati, i dip switch presenti servono per l'indirizzamento della scheda in modo da poter utilizzare più schede A2-OUT32 affiancate;
  • disponibile in otto versioni con queste tre varianti:
    • Canali in uscita: la scheda è disponibile con 32 o 16 canali, a seconda che si utilizzino due schede sovrapposte oppure una soltanto.
    • Tensione sulle uscite: la scheda è disponibile con uscite a 24V o 12V.
    • Corrente sulle uscite: la scheda è disponibile con uscite a 0,2A e 2A.

Per ulteriori informazioni contattate il nostro servizio tecnico.
